開關電源發展中“千錘百煉”的十個焦點

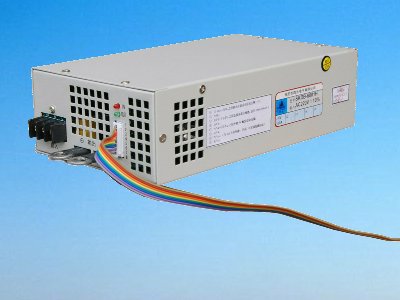

開關電源生產線必要在時間的長河中慢慢“成長”，那就讓我們來慢慢道來吧。
從分工上看，電源的生產主要有插件、波峰焊接、裝配、手工焊接、線上初步負載檢測、篩選檢驗、成品拼裝、負載老化檢驗、包裝等八大步驟�？雌饋�(lái)好像過程并不復雜，但是每個步驟其實都能拆分成若干環節。細算下來，一個電源非要經過十幾道工序才能生產出來。給大家說的在具體些，例如插件組，一條生產線上十多名 插件女工（確實都是比較年輕的女工，因?yàn)榕⒌碾p手更加靈巧），分為小件插接、大件插接。電源上百多個元件大部分都是靠她們插接固定，然后送入波峰焊接機的。而之后的裝配過程同樣需要分成3、4個步驟。分類最多的是品控檢驗員。生產線上他們穿著和其他員工不同顏色的制服，分散在每道分工之間。對上一個環節完成的產品進行逐一檢驗。而最關鍵的負載檢驗，更是要前后進行3次。光單價幾十萬的Chroma電源動態綜合檢測儀一條生產線上就至少要配4組同時運行。 加上其他一些細小環節，每個從線上下來的合格電源都算得上是“千錘百煉”了。
1、來料檢查
2、SMT工藝，SMT全稱表面貼片技術，它是通過高速貼片機將IC安置在指定位置的一項工藝，采用SMT技術的電源產品可以大幅縮減電源內部元器件體積從而帶來功耗損耗的降低，但是由于SMT設備價值高昂同時對于料件品質要求較高，因此國內很多電源制造廠家（包含部分知名品牌）很少應用。
3、稍大體積元器件的插接工作
4、電源半成品就要被送到波峰焊機中進行焊接（RHOS環保標準）經過波峰焊的電源，從理論上來講全部元器件都會被牢牢的焊接在PCB上
5、對電源進行全面檢測（CHROMA電子負載自動測試儀）
6、封裝工序
7、老化房中進行測試
8、再次利用CHROMA進行全面體檢
小小的電源，看似簡單但實際上從元器件到最終成品卻經歷了如此復雜的程序
開關電源發展過程中的十個技術焦點
20世紀60年代，開關電源的問世，使其逐步取代了線性穩壓電源和SCR相控電源。40多年來，開關電源技術有了飛迅發展和變化，經歷了功率半導體器件、高頻化和軟開關技術、開關電源系統的集成技術三個發展階段。
功率半導體器件從雙極型器件發展為MOS型器件（功率MOSFET、IGBT、IGCT等），使電力電子系統有可能實現高頻化，并大幅度降低導通損耗，電路也更為簡單。
自20世紀80年代開始，高頻化和軟開關技術的開發研究，使功率變換器性能更好、重量更輕、尺寸更小。高頻化和軟開關技術是過去20年國際電力電子界研究的熱點之一。
20世紀90年代中期，集成電力電子系統和集成電力電子模塊技術開始發展，它是當今國際電力電子界亟待解決的新問題之一。
焦點一：功率半導體器件性能
1998年，Infineon公司推出冷MOS管，它采用“超級結”結構，故又稱超結功率MOSFET。工作電壓600V～800V，通態電阻幾乎降低了一個數量級，仍保持開關速度快的特點，是一種有發展前途的高頻功率半導體器件。
IGBT剛出現時，電壓、電流額定值只有600V、25A。很長一段時間內，耐壓水平限于1200V～1700V，經過長時間的探索研究和改進，現 在IGBT的電壓、電流額定值已分別達到3300V/1200A和4500V/1800A，高壓IGBT單片耐壓已達到6500V，一般IGBT的工作頻率上限為20kHz～40kHz，基于穿通（PT）型結構應用新技術制造的IGBT，可工作于150kHz（硬開關）和300kHz（軟開關）。
IGBT的技術進展實際上是通態壓降，快速開關和高耐壓能力三者的折中。隨著工藝和結構形式的不同，IGBT在20年歷史發展進程中，有以下幾種類型：穿通型、非穿通型、軟穿通型、溝漕型和電場截止型。
碳化硅SiC是功率半導體器件晶片的理想材料，其優點是：禁帶寬、工作溫度高（可達600℃）、熱穩定性好、通態電阻小、導熱性能好、漏電流極小、PN結耐壓高等，有利于制造出耐高溫的高頻大功率半導體器件。
可以預見，碳化硅將是21世紀最可能成功應用的新型功率半導體器件材料。
焦點二：開關電源功率密度
提高開關電源的功率密度，使之小型化、輕量化，是人們不斷努力追求的目標。電源的高頻化是國際電力電子界研究的熱點之一。電源的小型化、減輕重量對便攜式電子設備（如移動電話，數字相機等）尤為重要。使開關電源小型化的具體辦法有：
一是高頻化。為了實現電源高功率密度，必須提高PWM變換器的工作頻率、從而減小電路中儲能元件的體積重量。
二是應用壓電變壓器。應用壓電變壓器可使高頻功率變換器實現輕、小、薄和高功率密度。壓電變壓器利用壓電陶瓷材料特有的“電壓-振動”變換和“振動-電壓”變換的性質傳送能量，其等效電路如同一個串并聯諧振電路，是功率變換領域的研究熱點之一。
三是采用新型電容器。為了減小電力電子設備的體積和重量，須設法改進電容器的性能，提高能量密度，并研究開發適合于電力電子及電源系統用的新型電容器，要求電容量大、等效串聯電阻ESR小、體積小等。
焦點三：高頻磁與同步整流技術
電源系統中應用大量磁元件，高頻磁元件的材料、結構和性能都不同于工頻磁元件，有許多問題需要研究。對高頻磁元件所用磁性材料有如下要求：損耗小，散熱性能好，磁性能優越。適用于兆赫級頻率的磁性材料為人們所關注，納米結晶軟磁材料也已開發應用。
高頻化以后，為了提高開關電源的效率，必須開發和應用軟開關技術。它是過去幾十年國際電源界的一個研究熱點。
對于低電壓、大電流輸出的軟開關變換器，進一步提高其效率的措施是設法降低開關的通態損耗。例如同步整流SR技術，即以功率MOS管反接作為整流用開關二極管，代替蕭特基二極管（SBD），可降低管壓降，從而提高電路效率。
焦點四：分布電源結構
分布電源系統適合于用作超高速集成電路組成的大型工作站（如圖像處理站）、大型數字電子交換系統等的電源，其優點是：可實現DC/DC變換器組件模 塊化；容易實現N+1功率冗余，提高系統可靠性；易于擴增負載容量；可降低48V母線上的電流和電壓降；容易做到熱分布均勻、便于散熱設計；瞬態響應好； 可在線更換失效模塊等。
現在分布電源系統有兩種結構類型，一是兩級結構，另一種是三級結構。
焦點五：PFC變換器
由于AC/DC變換電路的輸入端有整流元件和濾波電容，在正弦電壓輸入時，單相整流電源供電的電子設備，電網側（交流輸入端）功率因數僅為 0.6～0.65。采用PFC（功率因數校正）變換器，網側功率因數可提高到0.95～0.99，輸入電流THD小于10%。既治理了電網的諧波污染，又 提高了電源的整體效率。這一技術稱為有源功率因數校正APFC單相APFC國內外開發較早，技術已較成熟；三相APFC的拓?fù)漕愋秃涂刂撇呗噪m然已經有很多種，但還有待繼續研究發展。
一般高功率因數AC/DC開關電源，由兩級拓?fù)浣M成，對于小功率AC/DC開關電源來說，采用兩級拓?fù)浣Y(jié)構總體效率低、成本高。
如果對輸入端功率因數要求不特別高時，將PFC變換器和后級DC/DC變換器組合成一個拓?fù)�，�?gòu)成單級高功率因數AC/DC開關電源，只用一個主開關管，可使功率因數校正到0.8以上，并使輸出直流電壓可調，這種拓?fù)浣Y(jié)構稱為單管單級即S4PFC變換器。
焦點六：電壓調節器模塊VRM
電壓調節器模塊是一類低電壓、大電流輸出DC-DC變換器模塊，向微處理器提供電源�，F(xiàn)在數據處理系統的速度和效率日益提高，為降低微處理器IC的 電場強度和功耗，必須降低邏輯壓，新一代微處理器的邏輯電壓已降低至1V，而電流則高達50A～100A，所以對VRM的要求是：輸出電壓很低、輸出電流大、電流變化率高、快速響應等。
焦點七：全數字化控制
電源的控制已經由模擬控制，模數混合控制，進入到全數字控制階段。全數字控制是一個新的發展趨勢，已經在許多功率變換設備中得到應用。
但是過去數字控制在DC/DC變換器中用得較少。近兩年來，電源的高性能全數字控制芯片已經開發，費用也已降到比較合理的水平，歐美已有多家公司開發并制造出開關變換器的數字控制芯片及軟件。
全數字控制的優點是：數字信號與混合模數信號相比可以標定更小的量，芯片價格也更低廉；對電流檢測誤差可以進行精確的數字校正，電壓檢測也更精確；可以實現快速，靈活的控制設計。
焦點八：電磁兼容性
高頻開關電源的電磁兼容EMC問題有其特殊性。功率半導體開關管在開關過程中產生的di/dt和dv/dt，引起強大的傳導電磁干擾和諧波干擾。有 些情況還會引起強電磁場輻射。不但嚴重污染周圍電磁環境，對附近的電氣設備造成電磁干擾，還可能危及附近操作人員的安全。同時，電力電子電路內部的控制電路也必須能承受開關動作產生的EMI及應用現場電磁噪聲的干擾。上述特殊性，再加上EMI測量上的具體困難，在電力電子的電磁兼容領域里，存在著許多交叉科學的前沿課題有待人們研究。國內外許多大學均開展了電力電子電路的電磁干擾和電磁兼容性問題的研究，并取得了不少可喜成果。近幾年研究成果表明，開關變換器中的電磁噪音源，主要來自主開關器件的開關作用所產生的電壓、電流變化。變化速度越快，電磁噪音越大。
焦點九：設計和測試技術
建模、仿真和CAD是一種新的設計工具。為仿真電源系統，首先要建立仿真模型，包括電力電子器件、變換器電路、數字和模擬控制電路以及磁元件和磁場分布模型等，還要考慮開關管的熱模型、可靠性模型和EMC模型。各種模型差別很大，建模的發展方向是：數字-模擬混合建模、混合層次建模以及將各種模型組成一個統一的多層次模型等。
電源系統的CAD，包括主電路和控制電路設計、器件選擇、參數最優化、磁設計、熱設計、EMI設計和印制電路板設計、可靠性預估、計算機輔助綜合和優化設計等。用基于仿真的專家系統進行電源系統的CAD，可使所設計的系統性能最優，減少設計制造費用，并能做可制造性分析，是21世紀仿真和CAD技術的發展方向之一。此外，電源系統的熱測試、EMI測試、可靠性測試等技術的開發、研究與應用也是應大力發展的。
焦點十：系統集成技術
電源設備的制造特點是：非標準件多、勞動強度大、設計周期長、成本高、可靠性低等，而用戶要求制造廠生產的電源產品更加實用、可靠性更高、更輕小、成本更低。這些情況使電源制造廠家承受巨大壓力，迫切需要開展集成電源模塊的研究開發，使電源產品的標準化、模塊化、可制造性、規模生產、降低成本等目標得以實現。
實際上，在電源集成技術的發展進程中，已經經歷了電力半導體器件模塊化，功率與控制電路的集成化，集成無源元件等發展階段。近年 來的發展方向是將小功率電源系統集成在一個芯片上，可以使電源產品更為緊湊，體積更小，也減小了引線長度，從而減小了寄生參數。在此基礎上，可以實現一體化，所有元器件連同控制保護集成在一個模塊中。
上世紀90年代，隨著大規模分布電源系統的發展，一體化的設計觀念被推廣到更大容量、更高電壓的電源系統集成，提高了集成度，出現了集成電力電子模塊。IPEM將功率器件與電路、控制以及檢測、執行等元件集成封裝，得到標準的，可制造的模塊，既可用于標準設計，也可用于專用、特殊設計。優點是可快速高效為用戶提供產品，顯著降低成本，提高可靠性。
